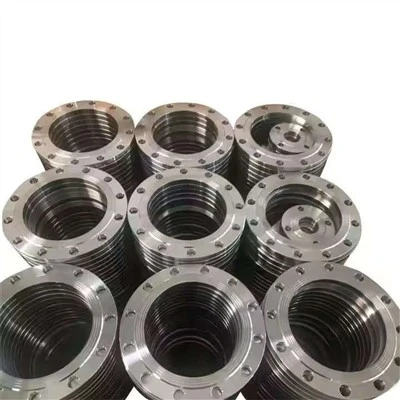

Фланець з вуглецевої сталі
Огляд продукту
Фланець з вуглецевою сталлю, приварений до труби,-приварюється встик і призначений для передачі напруги в трубопровід і зменшення концентрації напруги в області основи фланця.
Технічні характеристики
|
Категорія |
Параметр |
Специфікація |
|
Дизайн і стандарт |
Стандарт дизайну |
ASME B16.5 |
|
Розмір |
NPS 4 (DN100) |
|
|
Клас тиску |
300 клас |
|
|
Розклад труб |
SCH 40 (6,02 мм) |
|
|
матеріал |
Клас матеріалу |
ASTM A105 |
|
Виробничий процес |
Ковані (штампування) |
|
|
Міцність на розрив |
Більше або дорівнює 485 МПа |
|
|
Розміри |
Зовнішній діаметр |
254,0 мм |
|
Товщина |
31,8 мм |
|
|
Діаметр основи втулки |
146,0 мм |
|
|
Діаметр зварювального кінця |
114,3 мм |
|
|
Висота втулки |
85,7 мм |
|
|
Діаметр отвору |
102,3 мм |
|
|
Облицювання |
Тип облицювання |
Підняте обличчя (RF) |
|
Діаметр піднятої грані |
157,2 мм |
|
|
Оздоблення поверхні |
Ra 3,2–6,3 мкм |
|
|
болтове кріплення |
Отвори під болти |
8 отворів |
|
Діаметр отвору під болт |
22,2 мм |
|
|
Круг болта (PCD) |
200,0 мм |
|
|
Покриття та сертифікація |
Покриття |
Анти{0}}масло/чорна фарба |
|
Атестація |
EN 10204 3.1 MTC |
Відстеження матеріалів і виробництва
Штампування номера нагріву:Для відстеження на кожному ободі фланця назавжди нанесено унікальні номери тепла-.
Зв'язок MTC:Кожен компонент підключається безпосередньо до сертифіката EN 10204 3.1 Mill Test Certificate.
Відстеження журналу кування:Журнали перевірок фіксують точні температури нагріву та тиск преса для кожної партії кування.
Запис аналізу ковша:Хімічні склади реєструються та суворо відстежуються до оригінального металургійного заводу.
Звіти про перевірку розмірів:Кінцеві мікрометричні вимірювання реєструються під визначеними кодами партій до нанесення захисного покриття.
Контроль якості та стандарти тестування
0,02% толерантності до вуглецю
Хімічний аналіз контролює варіацію вуглецю, підтримуючи стабільну зварюваність і ефективність з’єднання.
Перевірка шарпі V-Notch
Випробування на удар при -46 градусах оцінює міцність матеріалу в умовах низьких температур і опір руйнуванню.
Перевірка UT від-до-фланця
Ультразвукове випробування в перехідних зонах використовується для перевірки внутрішньої міцності в умовах високого-тиску.
0,1 мм Точність ШМ
Координатно-вимірювальні машини використовуються для перевірки збігу-отворів під болти в межах заданих допусків для встановлення-підгонки.
Ra 3,2–6,3 мкм Facing Control
Точна механічна обробка контролює шорсткість поверхні для підтримки продуктивності посадки прокладки.
100% відображення твердості за Брінеллем
Випробування на твердість конічної шийки виконується для перевірки рівномірності розподілу межі текучості.
Заводські можливості та сертифікати
|
Сертифікація / Стандарт |
Опис відповідності |
|
ISO 9001 |
Сертифікація системи управління якістю |
|
PED 2014/68/ЄС |
Відповідність обладнання, що працює під тиском ЄС |
|
API 6H / API 6A |
Відповідність стандартам нафтогазової галузі |
|
ISO 14001 |
Сертифікація системи екологічного менеджменту |
|
ISO 45001 |
Сертифікація системи охорони праці |
|
Схвалення типу ABS / DNV |
Сертифікація схвалення для морських і офшорних робіт |
Промислове застосування
|
Поле застосування |
Типове використання |
Ключова перевага |
|
Нафтохімічна переробка |
Зварюється до-ліній крекінгу під високим тиском |
Використовується в системах з термоциклуванням і зміною робочого навантаження |
|
Офшорна нафта і газ |
Підключений до підводних стояків колекторів |
Застосовується в морських середовищах з умовами циклічного навантаження |
|
Генерація електроенергії |
Інтегрований у-системи високотемпературних паропроводів |
Зменшує деформацію суглобів при підвищених температурах |
|
Хімічна обробка |
Встановлюється на трубопроводах для транспортування небезпечних рідин |
Покращує -тривалу надійність ущільнення |
|
Між-трубопроводи |
Використовується на насосних станціях і місцях з’єднання з високим{0}}напруженням |
Забезпечує стабільну передачу навантаження по відрізках трубопроводу |
Анти{0}}захист від корозії та цілісність упаковки
Обгортання плівкою VCI
Плівки з летючими інгібіторами корозії покривають оброблені деталі, запобігаючи іржі під час морського транспорту.
01
Обрешітка з фанери
Дерев’яні-корпуси зі сталевими смугами захищають фланці від ударів і зміщення під час обробки вантажів.
02
Інтеграція осушувача
Пакети силікагелю всередині герметичних футерів регулюють внутрішній рівень вологи у вологих трюмах.
03
Затвердіння покриття
Нанесені захисні покриття повністю затверділи перед укладанням і завантаженням контейнера.
04
Ізоляційні дерев'яні напрямні
Структурні перегородки з твердої деревини відокремлюють окремі шари, усуваючи тертя та стирання металу-{1}}об-метал.
05
FAQ
З: Чи може ваш фланець зварної горловини з вуглецевої сталі відповідати спеціальній товщині стінки труби, не вказаній у стандартних таблицях?
В: Так, конфігурації внутрішнього отвору та скосу регулярно обробляються, щоб відповідати унікальним,-зазначеним замовником профілям розкладу труб.
З: Які варіанти термічної обробки доступні-для низькотемпературних варіантів вуглецевої сталі?
A: Для таких матеріалів, як ASTM A350 LF2, фабрика забезпечує нормалізовану або загартовану та відпущену обробку для забезпечення міцності.
З: Як перевірити коефіцієнт необробленого кування перед механічною обробкою?
Відповідь: Виробничі записи документують мінімальний коефіцієнт зменшення ковки 4:1 від злитка до заготовки, забезпечуючи однорідне подрібнення зерна.
З: Ви пропонуєте-тестування сторонніх свідків для перевірки суттєвості?
A: Ми регулярно приймаємо інспекторів таких агентств, як SGS, BV або TÜV, для перевірки розмірів і металургії.
Питання: Як захищаються зварювальні фаски, щоб не викликати проблем із зварюванням?
Відповідь: фаски покриті ґрунтовкою для зварювання або легкою олією, що дозволяє спростити процедури очищення перед -зварюванням.
З: Чи можете ви надати перевірку джерела сировини від конкретних схвалених металургійних заводів?
Відповідь: Так, сертифікати походження та оригінальні журнали нагріву млина від затверджених постачальників сталі супроводжують кожну партію вантажу.
Питання: Чи можете ви дотримуватися конкретних обмежень на вуглецевий еквівалент (CE) для кислих продуктів?
Відповідь: Так, звіти ковша надають документацію щодо значення CE (зазвичай нижче 0,43%) відповідно до технічних вимог клієнта.
